Le premier cadran solaire à été un simple bâton planté en terre, "un gnomon". Son principe est simple : l'ombre du bâton projetée sur le sol indique les différentes phases d'éclairement du soleil durant le jour et les époques de l'année. Comme notre ami Eratosthène, que nous pouvons découvrir en page " La découverte d'Eratosthène ", voyons un peu ce que cette simple ombre projetée sur le sol peut nous amener.
Il existe plusieurs types de cadrans solaires. Les plus courants sont :

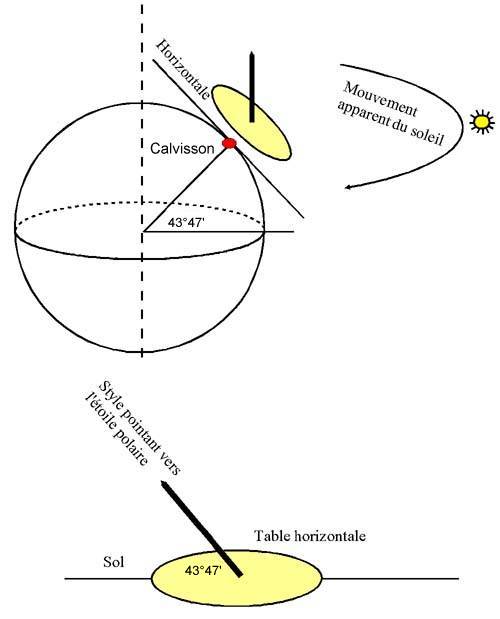

Principe:
- table horizontale
- heures marquées de 15 en 15 degrés sur la table
- style parallèle à l'axe des pôles
- style formant avec la table un angle égal à la latitude du lieu d'installation

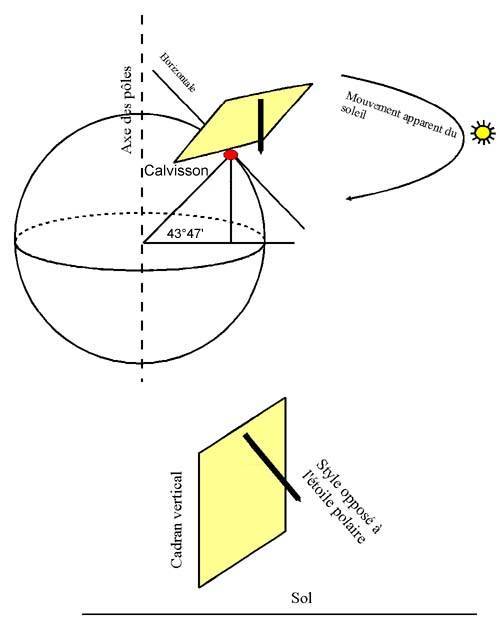

Principe:
- table verticale
- style parallèle à l'axe des pôles
- style formant avec la table un angle égal au complémentaire
de la latitude.

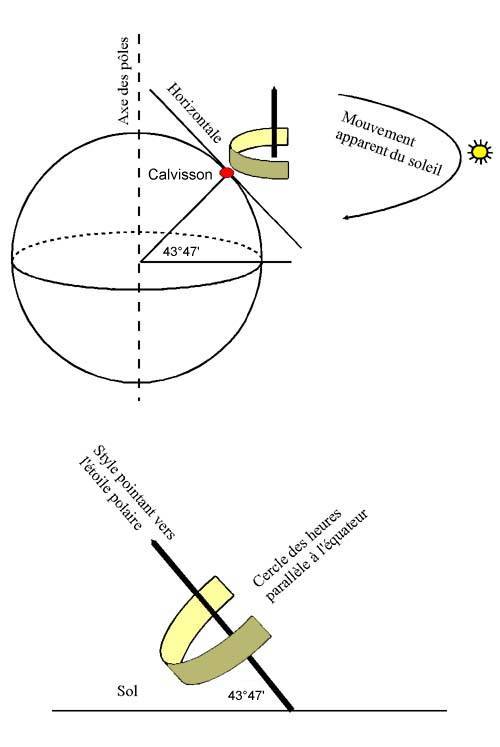

Principe:
- table cylindrique parallèle à l'équateur
- heures marquées de 15 en 15 degrés sur la table
- style parallèle à l'axe des pôles, formant avec la table un angle droit
- style formant avec l'horizontale un angle égal à la latitude du lieu.
- la table peut être plane, mais alors le cadran n'est pas utilisable en hiver.
(cliquez sur le lien ci-dessus)
Construction d'un cadran solaire.
Vous trouverez ci-dessous l'excellent logiciel, gratuit, de François Blateyron,
qui vous permettra de créer votre propre cadran solaire.
(cliquez sur les miniatures pour agrandir)

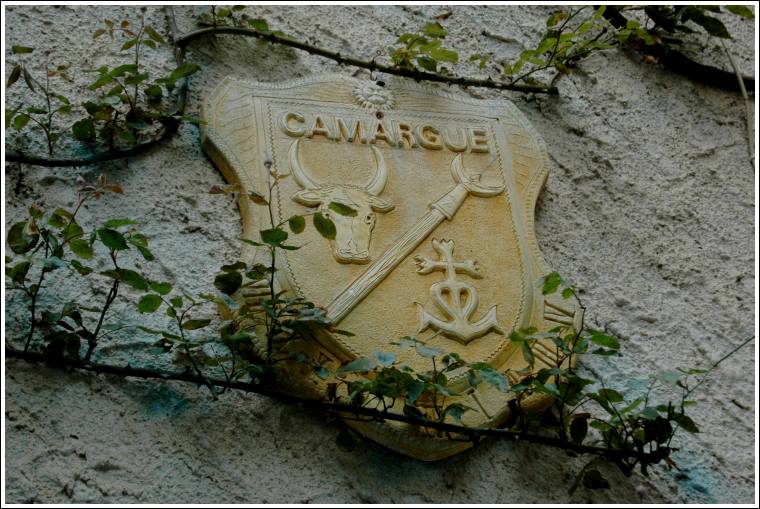

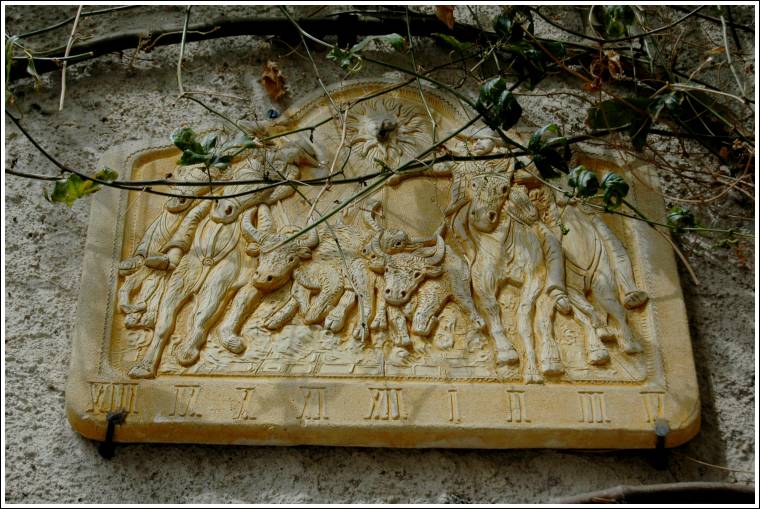

Cadrans solaires, rue du griffon, à Calvisson
